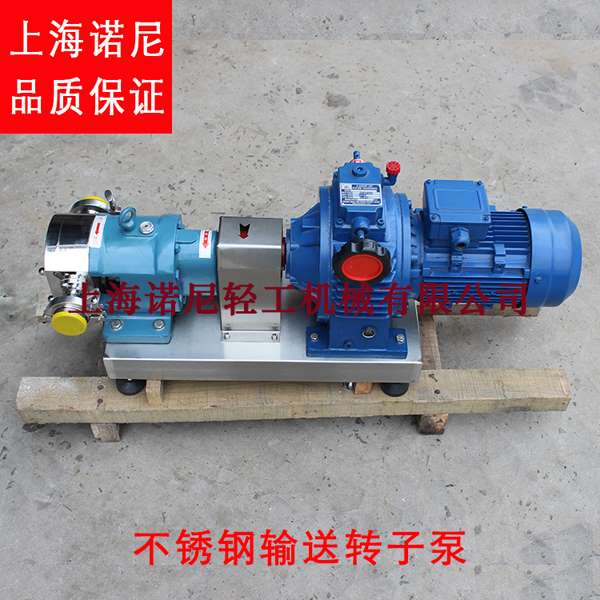

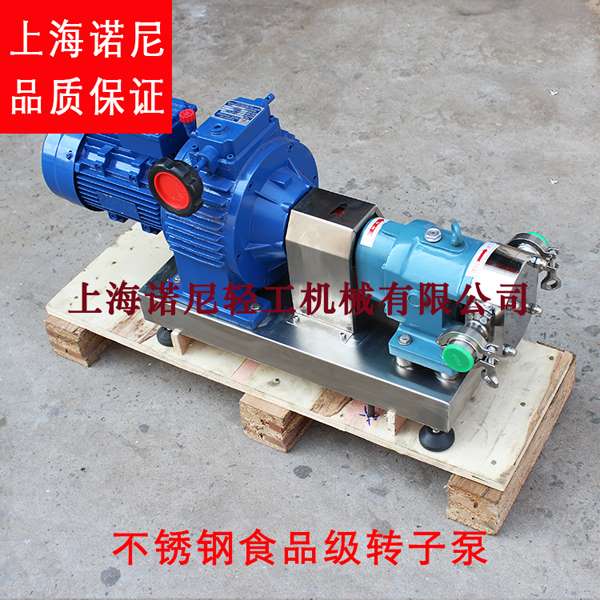

上海诺尼TR系列防水型转子泵 移动式转子泵

上海诺尼TR系列防水型转子泵 移动式转子泵图片

所属目录:转子泵

搜索关键字:上海诺尼TR系列防水型转子泵 移动式转子泵

信息简介:上海诺尼TR系列防水型转子泵 移动式转子泵

详细信息:
“上海诺尼TR系列防水型转子泵 移动式转子泵”参数说明
品牌: 诺尼 材质: 不锈钢
驱动方式: 电动 流量: 2
性能: 卫生 泵轴位置: 卧式
叶轮数目: 单级 用途: 管道泵
扬程: 60M 转速: 200-1000
轴功率: 1.5Kw 吸入口径: 38
排出口径: 38 型号: TR-52
规格: TR-52 包装: 木箱
产量: 1000
“上海诺尼TR系列防水型转子泵 移动式转子泵”详细介绍



一、转子泵产品概述:
1 、该产品采用两个同步运动的转子,转子由一对外置式同步齿轮箱进行传动,转子在传动轴的带动下进行同步反方向运转,从而构成了较高的真空度和排放压力,特别适合医药级介质和腐蚀性高粘度介质的输送。
2 、该产品的制造标准分医药级、耐腐蚀型、污泥型三大系列;在结构上分高压高粘度、高压低粘度两大类制造;按产品的应用类型分为变通型、食品级、化工级、油田型、特种型五大系列;产品的核心部件及密封装置,根据不同介质的不同特性,采用不同的材质和不同的密封形式制造,以满足各种物料和生产工艺流程需要,提升了该产品的专业输送性能,诺尼公司的转子设计品种有12 种,每种转子可在同一个泵业互换使用。
3 、医药级泵全部采用316L 不锈钢材料制造,完全符合美国FDA 规范要求及医药规范要求。
4 、腐蚀型泵采用耐磨不锈钢及高分子复合材料制造。
5 、污泥型泵不仅在结构上进行了重大改变,而且采用了特种耐磨材料,提高了泵的耐磨性和泵对污水污泥的输送性能。
该产品广泛应用于石油化工、精细化工、日用化工、化机、制药、食品、农药、化肥、环保、造纸、涂料、树脂、冶金等行业,在替代进口泵的过程中得到用户的一致好评。

二、转子泵产品技术特点:
1 、其属容积式泵,输出流量可较精确的控制,具有较强的自吸能力。
2 、泵的转速很低,物料被平稳的输出而其成分不会受到破坏。
3 、能输送高粘度的物料及含有颗粒的物料。
4 、输出压力高达1.5Mpa ,可承受较高的温度。
5 、与物料接触部件均为不锈钢,卫生型泵,可进行CIP 清洗。

三、转子泵产品技术参数:
1 、流量:Q=600L/H~400.000L/H
2 、输送物料粘度范围:0.2CP~500.000CP
3 、出口压力:0.3~0.6Mpa, 高粘度时可达0.6~1.5Mpa
4 、真空度:0~-0.095Mpa, 产品温度:-30 ℃~+350 ℃

四、转子泵产品工作原理:
转子泵是依靠两同步反向转动的转子(齿数为2—4)在旋转过程中于进口处产生吸力(真空 度),从而吸入所要输送的物料。两转子将转子室分隔成几个小空间,并按a →b →c →d 的次序运转。运转至位置a 时,只有Ⅰ室中充满介质;到位置b 时,B 室中封闭了部分介质;到位置C 时,A 室中也封闭了介质;到位置d 时,A 室B 室与Ⅱ室相通,介质即被输送至出料口。如此循环往复,介质(物料)即被源源不断地输送出。

五、转子泵产品应用范围:
1 、食品饮料类:乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、碑酒、汽水、蜂蜜、牙膏、酱油、动物油、植物油、八宝粥。
2 、水果浓缩物:布丁、果浆、果冻、番茄酱。
3 、糊类产品:脂肪、油脂等。
4 、化妆品:面霜、洗涤剂、发型凝胶、香料油等。
5 、药物类:浸膏、乳剂、药丸浆、葡萄糖液以及各种注射液等。
6 、化学类:染料、脂肪、溶剂、树脂、聚合物、汽油和其它化工原料。
7 、其它产业:酿造业、纺织业、造纸业、石油化工业、油漆业、炼油业、造船业、城建业、热电厂、陶瓷建筑业、核工业、污水处理等。

六、转子泵产品选型参照表:
1 、TR - Ⅰ 型:带手动调节无极变速器
序号 产品代号 每转排量 调速范围(rpm) 建议调速(rpm) 对应流量(L/H) 电机功率(Kw) 进出口径(mm)
1 TR-Ⅰ-45 0.05 200~600 200~400 540~1080 0.75 15
2 TR-Ⅰ-52 0.09 200~600 200~400 970~1940 1.5 25
3 TR-Ⅰ-70 0.17 200~600 200~400 1800~3600 2.2 30
4 TR-Ⅰ-78 0.31 200~600 200~400 3300~6600 4 40
5 TR-Ⅰ-88 0.50 200~600 200~400 5400~10800 5.5 50
6 TR-Ⅰ-97 0.65 200~600 200~400 7000~14000 7.5 65
7 TR-Ⅰ-110 1.05 100~500 200~400 5670~22680 11 80
8 TR-Ⅰ-135 1.74 100~500 200~400 9400~37600 15 80
2 、TR - Ⅲ 型:配齿轮减速电机
序号 产品代号 每转排量 转速(rpm) 最高可配转速(rpm) 对应流量(L/H) 电机功率(Kw) 进出口径(mm)
1 TR-Ⅲ-45 0.05 250 400 650 0.55 15
2 TR-Ⅲ-52 0.09 250 400 1200 0.75 25
3 TR-Ⅲ-70 0.17 250 400 2200 1.5 30
4 TR-Ⅲ-78 0.31 250 400 4000 3 40
5 TR-Ⅲ-88 0.50 250 400 6750 4 50
6 TR-Ⅲ-97 0.65 250 400 8750 5.5 65
7 TR-Ⅲ-110 1.05 250 400 14000 7.5 80
8 TR-Ⅲ-135 1.74 250 400 23000 11 80
9 TR-Ⅲ-164 3.15 250 400 42000 15 100
10 TR-Ⅲ-196 5.40 250 400 72900 22/30 125
